压敏电阻471与561区别

科雅HEL 2023-10-26 阅读:76

压敏电阻选型一直以来都是很关键的问题,如果选型不正确,就会导致压敏电阻根本起不到保护作用,或者压敏电阻很容易损坏,比如压敏电阻471与561区别是什么呢?

我们都以直接大小的压敏电阻为例,471和561的区别就在于压敏电压的不同。

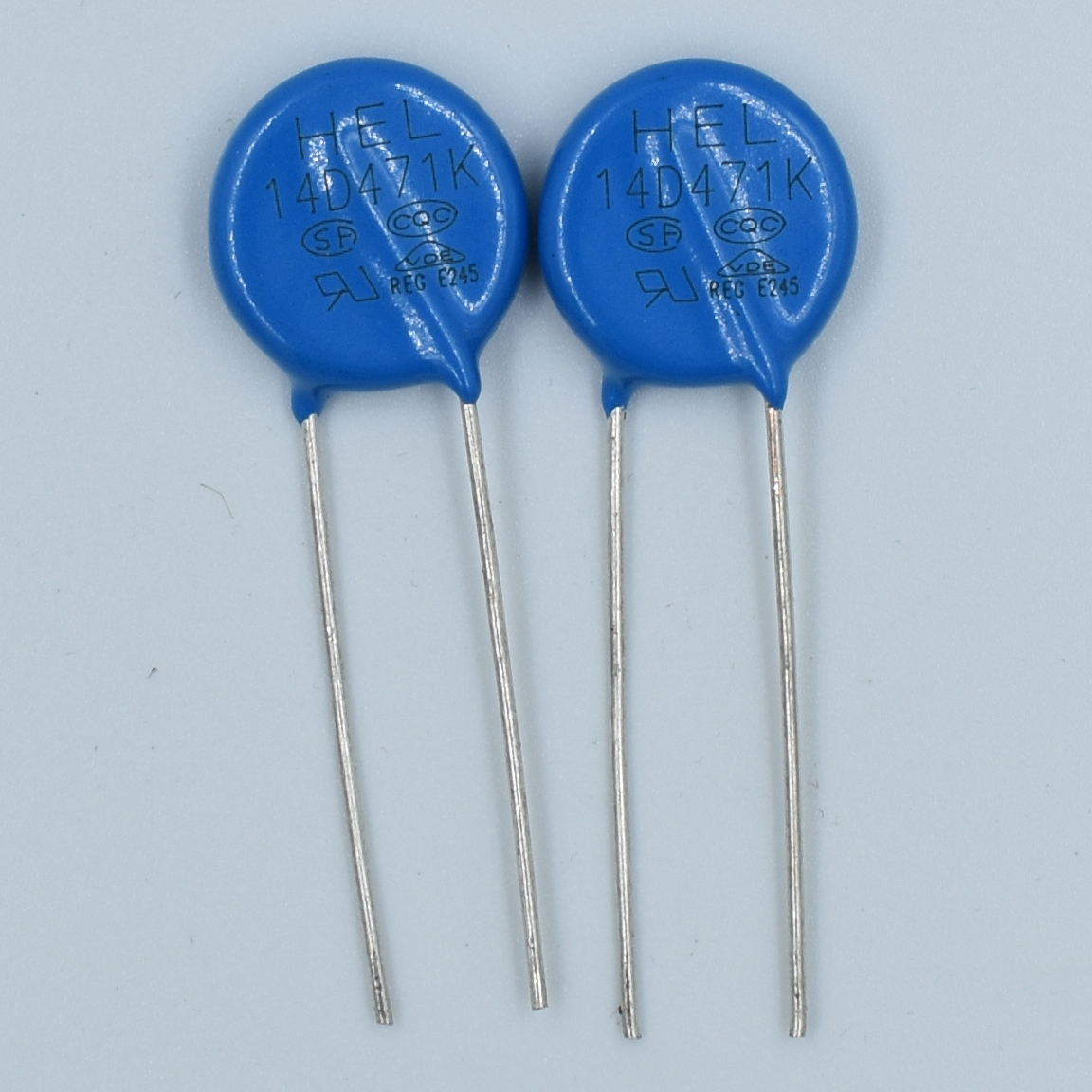

压敏电阻471K

471耐压470V,常用于单相220V电路中,当电压突然超过320多伏时(尖峰电压已达470V),压敏电阻立即击穿短路,保险丝立即烧断,从而保护电路不至过压损坏。而561耐压560V,则没有这么灵敏。

这两种并没有好坏之处,要根据电路的实际情况灵活选择,以科雅HEL压敏电阻的实际出货量来看,471的型号出货量最大,而561也属于出货量极大的型号。

压敏电阻的压敏电压应该如何选择?

压敏电阻电压的选取根据电源电压选取,连续施加在压敏电阻两端的电源电压,不能超过规格书中列出的“最大持续工作电压”值。即压敏电阻器的最大直流工作电压必须大于电源线信号线的直流工作电压即对于220V交流电源的压敏选择。

要充分考虑到电网工作电压的波动幅度,选取压敏电阻的压敏电压值时,要留有足够的余量。国内电网一般的波动幅度为25%。应选用压敏电压为470V~620V的压敏电阻较合适。选用压敏电压高一点的压敏电阻,可以降低故障率,延长使用寿命,但残压略有增大。
